ماشین آزمون فشار لوله

توصیف دستگاه آزمون فشار لوله:

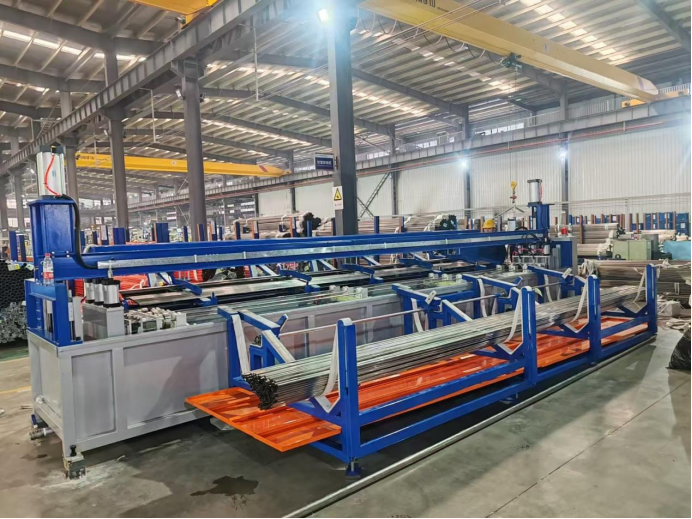

ماشین آزمایش فشار لوله این ماشین اول برای آزمایش فشار هوایی زیر آب از لوله های فلز استفاده می شود.آزمایش فشار یک مکانیزم انتقال انتقال برای بارگذاری و خالی استفاده می کند.چندین لوله می تواند در هر چرخه آزمایش شود.فرایند آزمایش فشار توسط یک کامپیوتر صنعتی + PLC نظارت و کنترل می شود.طراحی ساختاری منطقی، تکنولوژی پیشرفته و بالغ، عملیات سیستم پایدار، عملیات ساده و نگهداری، ثبات عمليات قوي و بازرسي بالايي

يک.مرکز عملیات واحد آزمایش فشار لوله:

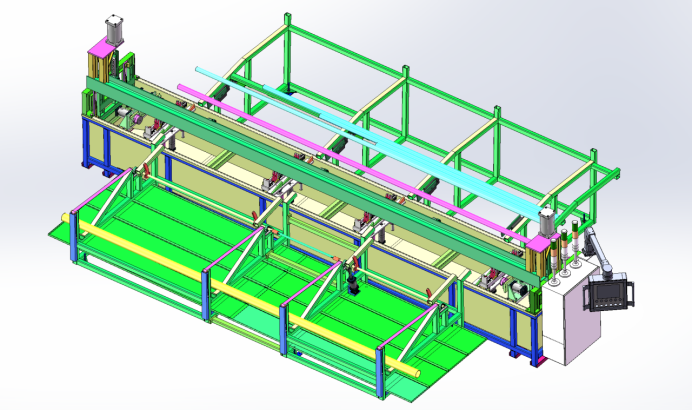

این تجهیزات طراحی چند ایستگاه دارد و از هوای فشرده به عنوان رسانی آزمون استفاده می کند.توپ های آماده می شوندبا کنترل یک سیستم هوشمند، چند تا لوله ها میتونن همزمان آزمایش بشن، با بارگذاری همزمان، وقت نگه داشتناین تجهیزات شامل ذخیره، تخلیه، بارگیری، بازرسی خودکار، مرتب سازی خودکار، و خالی کردن خودکار و نابودی خودکار است.تابع سازمان اتوماتیکش به عملیات بدون نگهداری اجازه می دهد که به یک نفر اجازه بده کاهش زياد و هزينه کاري

دومدستگاه آزمون فشار لوله:

پرداخت > بارگذاری خودکار → کف بزنی → مهر کردن (مهر دو سراسر) → زیر زدن → بازرسی → رد شدن

↗لوله هاي محصولي

→ سوزاندن خودکار → مرتب سازی خودکار

↘قسمت هاي رد شده → انبار رد شد

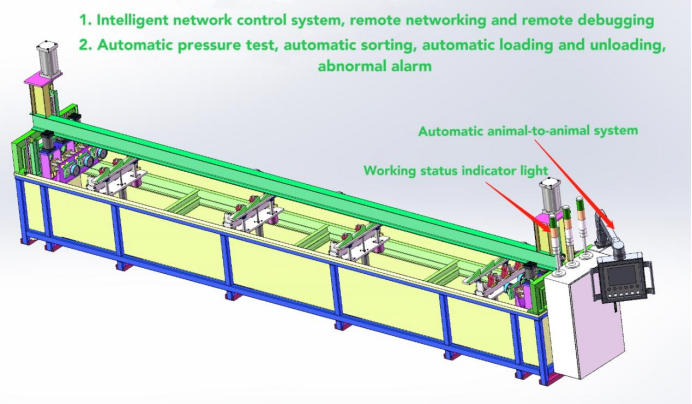

سیستم کنترل هوشمند فشار: سیستم از کنترل هوشمند PLC استفاده میکنه و ورودي تصوير و تنظيم.در آن کنترل خودکار، آزمایش فشار خودکار، مرتب سازی اتوماتیک حافظه و هشدارهای خودکار است.در طی آزمایش، به طور خودکار تطبیق محصولات در هر ایستگاه بر اساس فشار در هر ایستگاهی را تعیین می کند و اطلاعات را ذخیره می کند.وقتي محصولات غير قابليت توي ايستگاه خالي ميشه ذخیره اتوماتیک به طور خودکار به طور مرتبط می شود که آنها را به ذخیره ی بدون ذخیره ی نخواهد گرفت.اگه محصولات نشده سه برابر ظاهر بشه، سيستم به طور خودکار بسته ميشه و هشدار ميده به اپراتور یادآوری میکنه که نشت و جایگزین سر مهر بندی رو بررسی کنهاین سیستم همچنین قابلیت های نگهداری از راه دور و نظارت را پیشنهاد می کند، به طور خودکار گزارش ها و رابط های با سیستم های مدیریت تولید می کند.

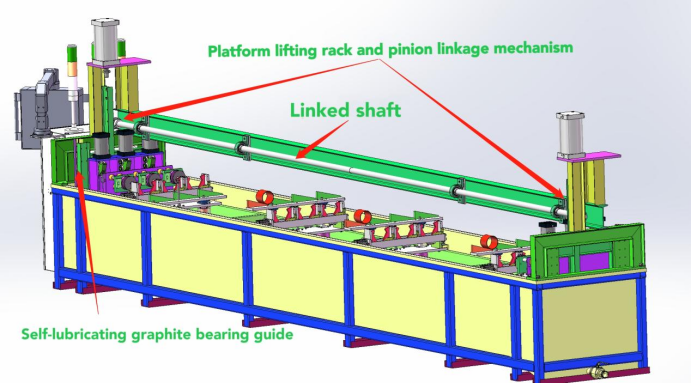

دستگاه آزمايش فشار لوله : طراحي دو نفوذي از دو گروه سیلندر و سیستم تشخیص منبع هوا طراحي همگامي چرخش شلواري سیلندر راهنمای راهنمایی دوتا میله کروم پشت سر فشار داده ميشه فشار برای یک زمان مشخص نگه می دارد و مواد به طور خودکار شناور و عقب می شود بر اساس تقاضا، شناور و عقب نشيني همزمان انجام ميشه زمان بررسي بازرسي

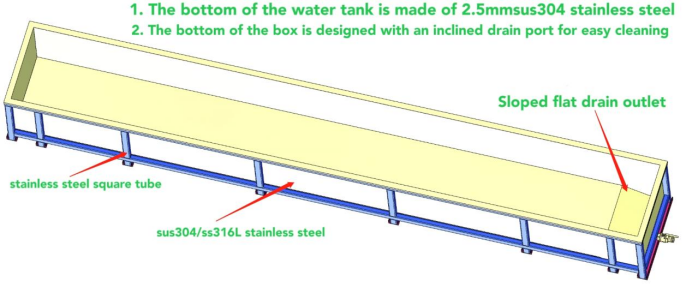

تانک آزمايش ماشين فشار: تانک از يک فريم آزمايش فولادي از ضخامت ضخیم 304 پلاک فولادی و فولادیبرای جلوگیری از زنگ و پروژه ی دراز مدت ذخیره آب، تانک با ورودی و بندرهای خروجی طراحی شده و یک پایین برای پاکسازی ساده، جایگزین و خالی آب آزمایش

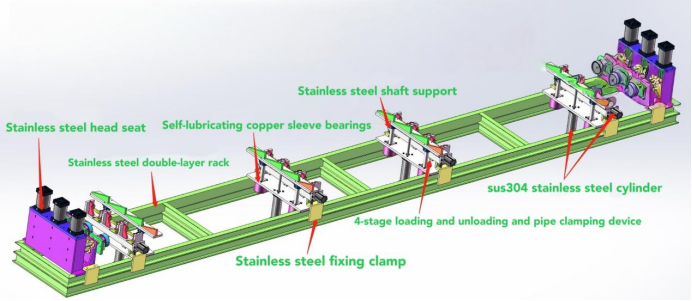

ماشین آزمایش فشار لوله پایگاه بازرسی یک ساختار شیرین بار بار دو طبقه ای ساخته شده از لایه های دوگانه استاندارد ملی SUS304 استفاده ی فولادی استاندارد استاندارد خم شدناین استارت چهار اجزای شامل می شود: یک مکانیزم بارگیری و خالی کردن خودکار، یک دستگاه پیپ خودکار، یک دستگاه کاپش خودکار، و يه دستگاه بازرسي اتوماتيک غرق شدناين دستگاه ها از طراحي فشرده شده استفاده ميکنن که به موقعيت بارگذاري اجازه ميدهد و دستگاه هایی که باید تنظیم بشه تا لوله های مختلف در طول آزمایش



دستگاه آزمایش فشار لوله جهت خودکار بارگذاری و تکلیف واحد:

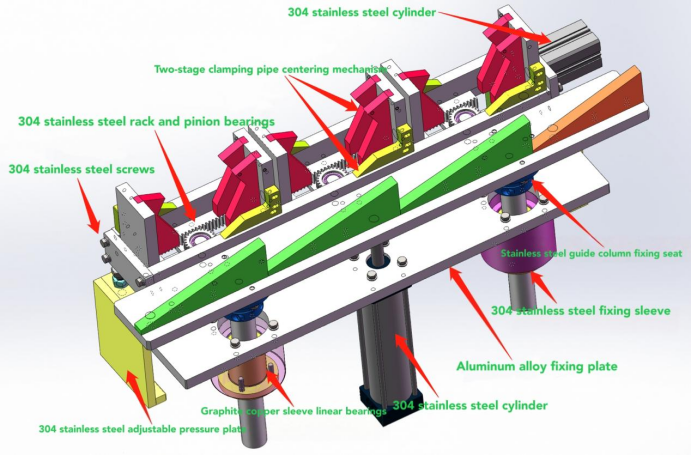

يک.مکانیزم بارگذاری و خالی کردن خودکار شامل چهار مجموعه از ۳۰۴ سیلندر فولادی بدون لکن و چهار مجموع از لوله پوس مثلثآنها از چوب راهنمایی های دوتایی کروم استفاده میکنند و ۳۰۴ نشسته های خطی فولادی استفاده می کنند تا خطر راهنمایی راهنما را کاهش دهند. زنگ ميزنهمثلث های فشار لوله ای از برگه لاستیک ساخته می شوند تا جلوگیری از خراش سطح لوله ای جلوگیری شود.

دوممکانیزم فشار لوله ای شامل چهار مجموعه استوانه و چهار مجموعه از چرخ دندان فولادی استفاده شده است. پایگاه هاپلاک و طراحی غلطی برای تنظیم انعطاف پذیری اجازه می دهد تا طول لوله های متفاوت را دریافت کند.پلاک شکل وی به طور خودکار لوله رو بعد از ضربه زدن حذف کردن نیاز برای تنظیم وقتی تغییر دادن بین اندازه های بزرگ و کوچکتریبشقاب دستبند از صفحه لاستي ساخته شده براي جلوگيري از خراش سطح لوله.

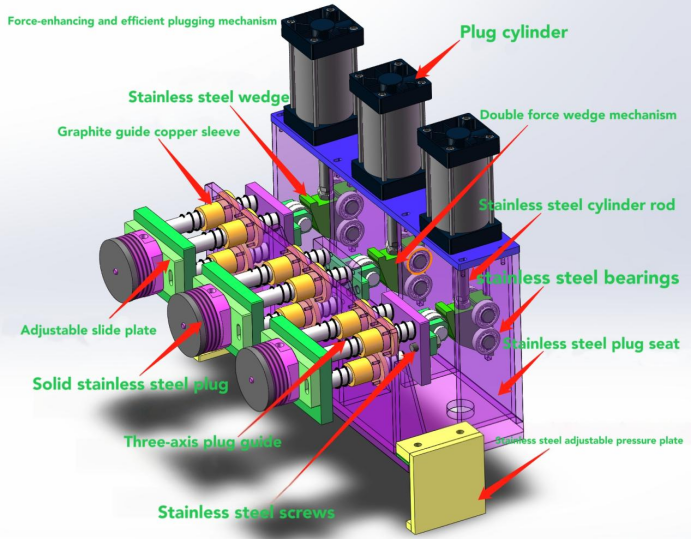

دستگاه آزمایش فشار لوله: این مجموعه شامل یک مکانیزم وصله است، مکانیزم رانندگی، مکانیزم راهنما و مکانیسم مهر و مهرسمت چپ و راست به سمت چپ پرت های استوار فولاد بدون لکن و دستگاه های وصله ی نفوذی یکی ثابت شده و دیگری قابل تنظیم برای طول لوله های متفاوت.

يک.وصله از طراحي افزايش ضربه اي استفاده ميکنه افزايش فشار وصله ي استوانه بدون افزايش قطر سيلندر.این یک اثر مهر کننده به دست می آورد و بهبود کارآزمايش فشار.

دوممکانیزم قابل عقب نشینی استفاده میکنه که از طراحی مسی سه راهنمایی استفاده میکنه و پایداری

3.گاسکت بسته بندی از طراحی کمربند انتقال استفاده میکنه که در مقايسه با گاز هاي سيليکون معمولي اجرا ميکنه

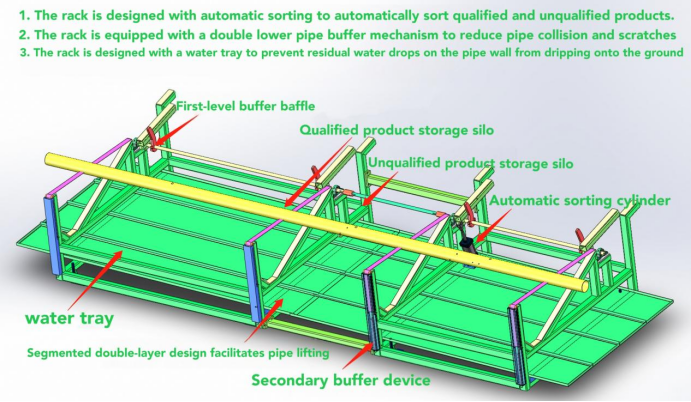

ماشین آزمایش فشار لوله های خودکار مرتب سازی و خالی کردن راک: با فولاد استاندارد ملی، با دستگاه خالی کردن مستقل، پایگاه مرخصی چهار بخش، با لوله های ۲.4 میلی متری با دو موقعیت ذخیره برای محصولات لازم و محصولات بدون محصول سازد.تغییر ذخیره هر موقعیت توسط سیستم مرتب سازی اتوماتیک کنترل می شود تا دست سوئینگ برای ترتیب و سوئیگری کنترل شود.قسمت ذخیره یک طراحی دو سطح با یک سینی جمع آب دارد.بعد از آزمايش فشار، قطره هاي آبي که روي ديوار باقي مونده به سمت جمع آب ميشنقسمت وسطی برای آویزان لوله های مناسب خالی باقی مانده است.
