دستگاه تست لوله

اصل اوليه ي ماشين آزمايش هيدرو براي لوله قانون پاسکالهاز آب به عنوان رسانه کاری استفاده می کند و با انتقال فشار ایستایی کار می کند.

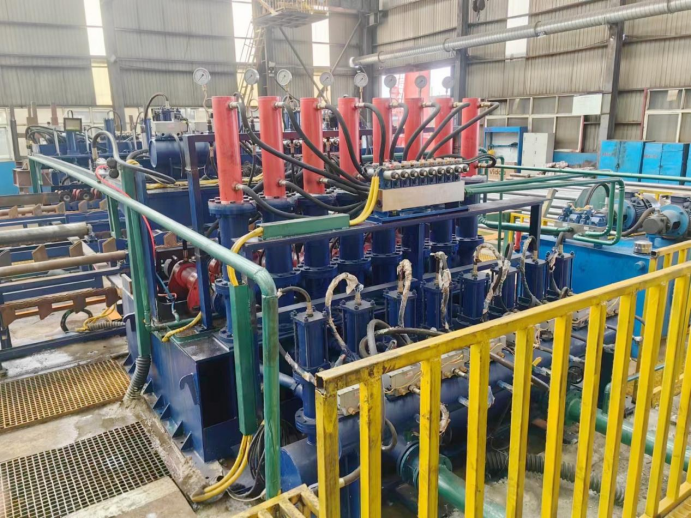

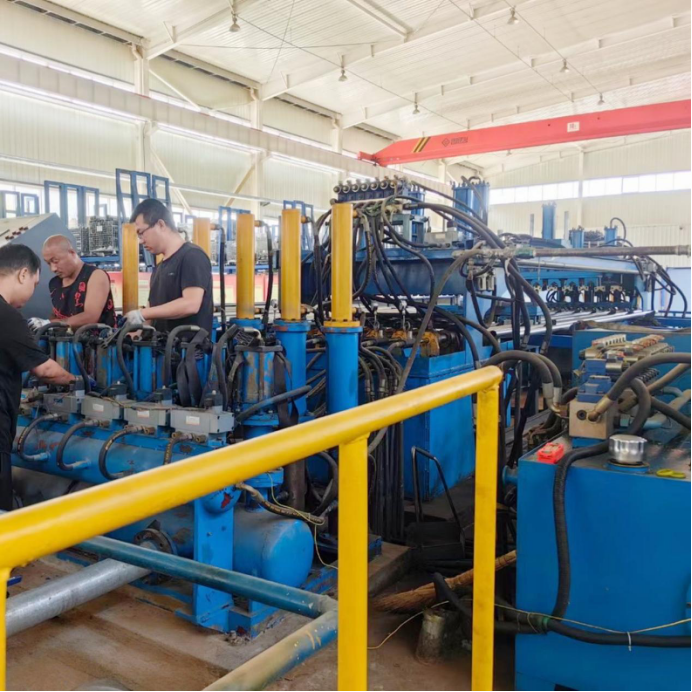

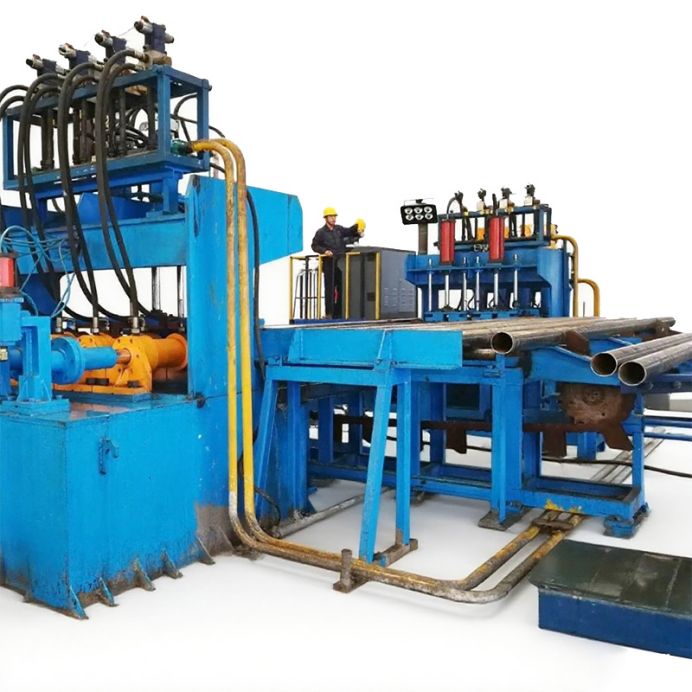

معرفی ماشین آزمایش هیدروی مارلی برای لوله

ماشین آزمایش هیدرو برای لوله اصول عملیات سیستم کنترل در اصل به بخشهای زیر تقسیم می شوند:

يک.مهندس پارامترهاي کنترل رو تنظيم ميکنه

دوماپراتور پارامترهای فرایند را بر اساس نیازهای فرایند تغییر می دهد;

3.اپراتور از کنترل کنترل استفاده می کند تا پیپ لوله فولاد را کنترل کند از طریق PLC برای تکمیل فرایند انتقال لوله است.

4.وقتي لوله فولادي به موقعيت آزمايش ميرسه اپراتور موم پایان لوله رو کامل میکنه شروع آزمايش لوله هدروستاتيک

5حسگر فشار آب فشار آب را در زمان واقعی تشخیص می دهد و برای تحلیل سیگنال و پردازش آن را به PLC انتقال می دهد.بر اساس اصل تعادل نفتي PLC سیگنال کنترل فشار نفت رو محاسبه میکنه و آن را به واحد دروازه انرژی دروازه ی الکترویدار-هیدرولیک محاسبه میکنه کنترل کردن عمليات دريچه و در عوض کنترل کردن فشار نفت در کلاه پايان لوله، رسيدن به تعادل آب نفت و تموم کردن آزمايش لوله هدروستاتيکسیگنال هایی که توسط حسگرهای فشار نفت و آب شناسایی میشن اجازه می دهد پیشرفت آزمون روی صفحه نمایشگر نظارت کند.
