چگونه دستگاه تست هیدرواستاتیک مناسب برای لوله‌های فولادی را انتخاب کنیم؟

در تولید لوله‌های فولادی، آزمون فشار هیدرواستاتیک برای بررسی آب‌بندی و توانایی لوله در تحمل فشار تعیین‌شده انجام می‌شود. انتخاب دستگاه نامناسب می‌تواند باعث نشتی در محل آب‌بندی، نتایج آزمون غیرقابل‌اعتماد، افزایش زمان چرخه و هزینه‌های بازرسی مجدد شود.

هنگام انتخاب دستگاه تست هیدرواستاتیک لوله، باید مشخصات واقعی تولید، فشار آزمون، ابعاد لوله، سیستم آب‌بندی، سطح اتوماسیون و الزامات ثبت داده‌ها را در نظر گرفت.

۱. محدوده فشار آزمون

حداکثر فشار قابل‌تأمین توسط دستگاه باید با فشار آزمون موردنیاز لوله‌ها مطابقت داشته باشد. انتخاب سیستم فشار فقط بر اساس مشخصات فعلی تولید کافی نیست؛ دامنه محصولات آینده و الزامات احتمالی پروژه‌های جدید نیز باید بررسی شود.

ظرفیت پمپ، تجهیزات تقویت فشار، اتصالات، هدهای آزمون و آب‌بندها باید برای فشار کاری موردنظر مناسب باشند. فشار آزمون نهایی باید بر اساس استاندارد قابل‌اعمال، مشخصات فنی محصول و الزامات مشتری تعیین شود.

۲. قطر، ضخامت دیواره و طول لوله

دستگاه باید با محدوده ابعادی لوله‌های تولیدی سازگار باشد. قطر خارجی، ضخامت دیواره و طول لوله بر طراحی هدهای آزمون، سیستم آب‌بندی، تکیه‌گاه‌ها و تجهیزات جابه‌جایی تأثیر می‌گذارند.

اگر کارخانه چند نوع لوله تولید می‌کند، باید بررسی شود که دستگاه بتواند همه ابعاد موردنیاز را پوشش دهد. همچنین زمان تعویض تجهیزات و تنظیم دستگاه هنگام تغییر سایز لوله باید در محاسبات ظرفیت تولید لحاظ شود.

۳. سیستم آب‌بندی و مهار لوله

نشتی در محل اتصال لوله به هد آزمون می‌تواند باعث افت فشار و ایجاد نتیجه نامعتبر شود. بنابراین، نوع آب‌بندی باید با قطر لوله، وضعیت سطح انتهایی و فشار آزمون سازگار باشد.

هنگام ارزیابی دستگاه، موارد زیر را بررسی کنید:

• نوع آب‌بندی انتهایی یا شعاعی؛

• استحکام هدهای آزمون و سازوکار مهار لوله؛

• سازگاری آب‌بندها با محدوده ابعادی لوله؛

• سهولت تنظیم دستگاه برای تغییر قطر؛

• امکان تشخیص نشتی در محل اتصال از افت فشار ناشی از شرایط دیگر.

۴. اتوماسیون، کنترل و ثبت داده‌ها

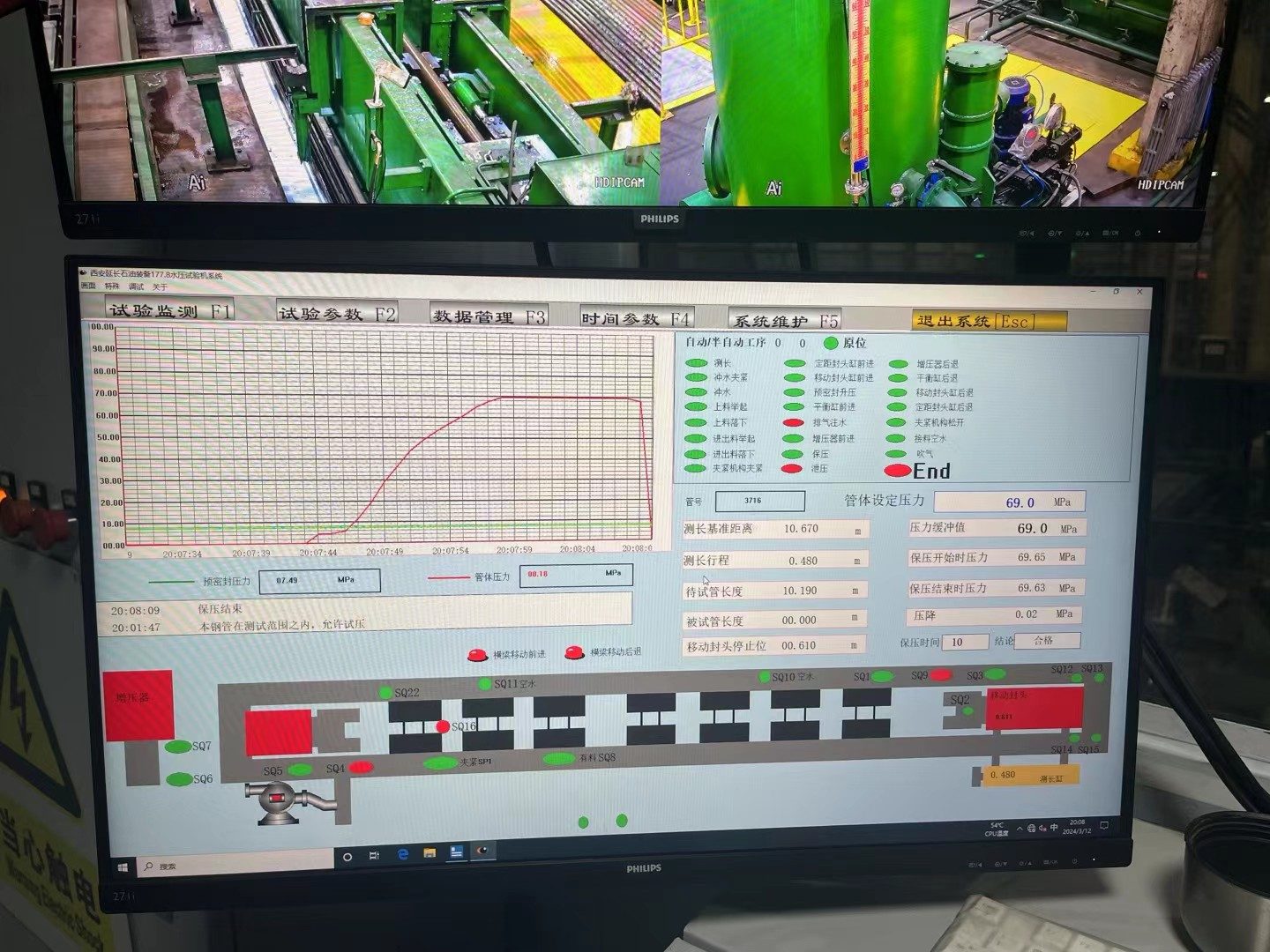

سیستم PLC و رابط اپراتوری HMI می‌تواند توالی آزمون را کنترل کند؛ از جمله پرکردن لوله، افزایش فشار، نگهداری فشار و تخلیه فشار پس از پایان آزمون.

بسته به تجهیزات انتخاب‌شده، دستگاه می‌تواند اطلاعاتی مانند فشار آزمون، مدت نگهداری فشار، منحنی فشار و نتیجه قبولی یا رد را ثبت کند. این اطلاعات برای کنترل کیفیت و ردیابی نتایج اهمیت دارند، به‌ویژه زمانی که مشتری برای هر لوله یا هر بچ تولیدی مستندات آزمون درخواست می‌کند.

پیش از سفارش، مشخص کنید که چه داده‌هایی باید ثبت شوند، گزارش‌ها در چه قالبی ارائه شوند و اطلاعات تا چه مدت باید نگهداری شوند.

۵. الزامات ایمنی و استانداردها

آزمون در فشار بالا مستلزم طراحی مناسب تجهیزات، کنترل فشار و رعایت دستورالعمل‌های ایمنی است. سامانه باید متناسب با فشار کاری طراحی شده و تجهیزات اندازه‌گیری و حفاظت آن برای شرایط عملیاتی موردنظر مناسب باشند.

مواردی که باید بررسی شوند عبارت‌اند از:

• سامانه حفاظت در برابر افزایش بیش از حد فشار؛

• دقت و محدوده کاری تجهیزات اندازه‌گیری فشار؛

• توقف اضطراری و الزامات ایمنی اپراتور؛

• انطباق روش آزمون با استاندارد و مشخصات فنی قابل‌اعمال.

استانداردهایی مانند API، ISO و ASTM بسته به نوع لوله و کاربرد آن ممکن است مطرح باشند. بااین‌حال، صرف استفاده از یک دستگاه تست هیدرواستاتیک به‌معنای تأیید خودکار انطباق محصول با تمام الزامات یک استاندارد نیست.

۶. زمان چرخه و ظرفیت تولید

ظرفیت واقعی دستگاه تنها به مدت افزایش فشار بستگی ندارد. زمان بارگذاری، موقعیت‌دهی، آب‌بندی، پرکردن لوله، افزایش فشار، نگهداری فشار، تخلیه و خارج‌کردن لوله نیز باید محاسبه شود.

در خطوط تولید با حجم بالا، اتوماسیون جابه‌جایی یا استفاده از چند ایستگاه آزمون می‌تواند به افزایش ظرفیت کمک کند؛ البته تعداد ایستگاه‌ها و آرایش خط باید بر اساس زمان چرخه واقعی و نرخ تولید موردنیاز تعیین شود.

۷. هزینه نگهداری و خدمات پس از فروش

قیمت خرید تنها بخشی از هزینه مالکیت دستگاه است. مصرف انرژی، قطعات یدکی، سرویس دوره‌ای، آموزش اپراتورها و توقف احتمالی خط نیز باید در ارزیابی اقتصادی لحاظ شوند.

پیش از تصمیم‌گیری، درباره دسترسی به قطعات مصرفی، برنامه نگهداری، پشتیبانی فنی و امکان تنظیم دستگاه برای محصولات آینده سؤال کنید.

۸. اطلاعات لازم برای انتخاب دستگاه مناسب

برای تعیین پیکربندی دستگاه تست هیدرواستاتیک لوله‌های فولادی، اطلاعات زیر موردنیاز است:

• قطر خارجی، ضخامت دیواره و طول لوله؛

• جنس لوله و نوع ساخت، مانند بدون درز یا جوشی؛

• فشار آزمون و مدت نگهداری فشار؛

• استاندارد یا مشخصات فنی موردنیاز؛

• ظرفیت تولید هدف در هر شیفت؛

• سطح اتوماسیون و الزامات ثبت داده‌ها؛

• محدودیت فضای نصب و شرایط بهره‌برداری.

شرکت Wuxi Marley Machinery Technology Co., Ltd. دستگاه‌های تست هیدرواستاتیک را بر اساس ابعاد لوله، فشار آزمون، سیستم آب‌بندی، ظرفیت تولید و سطح اتوماسیون موردنیاز مشتری پیکربندی می‌کند.

انتخاب صحیح دستگاه زمانی امکان‌پذیر است که مشخصات تجهیزات با شرایط واقعی تولید و الزامات آزمون هماهنگ باشد.
